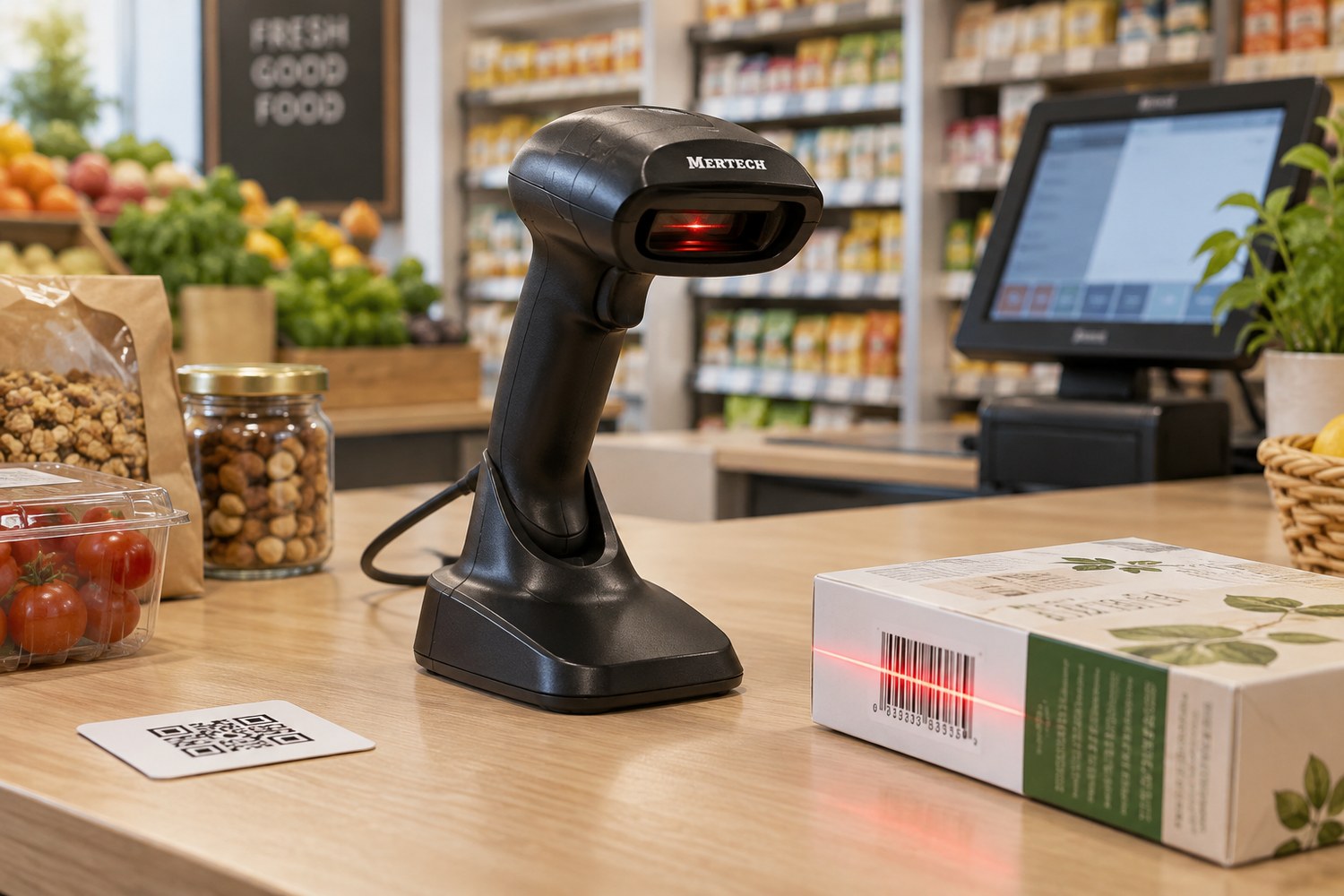

Сканер штрих-кода — это устройство, которое считывает штрих-код или QR-код с товара, этикетки или экрана телефона и за доли секунды передаёт закодированную информацию в кассовую или учётную программу. Вместо того чтобы вручную набирать 13 знаков артикула, кассир или кладовщик нажимает на кнопку, слышит короткий сигнал, и товар уже в чеке. Ниже разбираемся, как устроено и как работает это устройство, чем 1D отличается от 2D, какие бывают типы и как выбрать подходящее оборудование для магазина, склада или пункта выдачи в Казахстане.
Что такое сканер штрих-кода простыми словами
Сканер штрих-кода переводит картинку из полос или квадратов в набор символов, понятный компьютеру. Сам по себе прибор ничего не «знает» о товаре: название, цену и остаток подставляет учётная система, найдя код в своей базе.
В магазинах сканер называют по-разному: считыватель штрих-кодов, сканер штрих-кода товара, ридер, а в разговоре — «пикалка», потому что при каждом считывании он пищит. Всё это одно и то же устройство. Его не стоит путать с обычным сканером для документов и фотографий: тот делает копию листа целиком, а считыватель распознаёт только метку и выдаёт её содержимое в виде текста.
Для бизнеса это базовое кассовое оборудование и инструмент автоматизации торговли, склада и инвентаризации. Устройство убирает ручной ввод, а значит, ошибки в ценах и пересортицу, и делает обслуживание покупателей быстрым: считывание занимает доли секунды.
Как устроен сканер
Внутри любого устройства есть пять основных узлов:
- источник света (излучатель) — красный светодиод или лазер, который подсвечивает штрих-код;
- оптическая система — линза, которая фокусирует отражённый свет;
- фотоприёмник — линейка фотоэлементов или матрица, как в цифровой камере;
- декодер — процессор, который распознаёт символику и переводит её в текст;
- интерфейс подключения — кабель USB или RS-232, Bluetooth или радиомодуль для передачи данных;
- корпус — у торговых моделей он рассчитан на падения с высоты 1,5–2 метров, у промышленных защищён от пыли и влаги.
От того, какой фотоприёмник стоит в устройстве, зависит, какие символики прибор сможет считывать и с какого расстояния.
Принцип работы сканера штрих-кода
Принцип работы у всех приборов один, отличается только способ «увидеть» метку. Считывание проходит в четыре шага:
- Подсветка. Прибор освещает этикетку. Тёмные полосы поглощают свет, светлые промежутки его отражают.
- Захват изображения. Фотоприёмник фиксирует отражённый свет и получает её «рисунок».
- Декодирование. Процессор определяет символику (EAN-13, Code 128, QR), проверяет контрольный знак и переводит рисунок в символы.
- Передача данных. Готовая строка уходит в компьютер, POS-систему или кассу.
Большинство USB-сканеров работают в режиме эмуляции клавиатуры (USB-HID): компьютер воспринимает их как клавиатуру, которая очень быстро набирает символы и нажимает Enter. Поэтому устройство работает почти с любой программой без драйверов, от Блокнота и Excel до 1С и кассового ПО.
Для учётных систем, которым нужен COM-порт, есть режим USB-COM (эмуляция RS-232): данные приходят в программу напрямую, а не в поле, где стоит курсор.
Что такое штрих-код: 1D и 2D коды
Штрих-код — это способ записать информацию так, чтобы её можно было быстро считать оптикой. Существует несколько десятков символик, но все они делятся на два больших семейства.
Линейные, или одномерные (1D), штрих-коды состоят из вертикальных полос разной толщины и считываются по одной линии. Это привычный EAN-13 на упаковке товара, Code 128 на складских и транспортных этикетках, UPC на импортных товарах. Казахстанские товары обычно получают EAN-13 с префиксом 487, который выдаёт GS1 Kazakhstan.
Двумерные (2D) штрих-коды хранят информацию по горизонтали и вертикали, поэтому вмещают в сотни раз больше данных: ссылку, серийный номер, дату производства. Это QR-код для оплаты и ссылок, DataMatrix для маркировки товаров, PDF417 в документах.
| Код | Тип | Где встречается |
|---|---|---|
| EAN-13, UPC | 1D | Упаковка товаров в рознице |
| Code 128, Code 39 | 1D | Складские этикетки, накладные, коробки |
| QR-код | 2D | Оплата Kaspi QR, ссылки, электронные чеки |
| DataMatrix | 2D | Маркировка обуви, лекарств, табака и других групп товаров |
| PDF417 | 2D | Документы, удостоверения, посадочные талоны |
В Казахстане действует обязательная маркировка ряда товаров двумерными кодами, и список товарных групп постепенно расширяется. Компании, которая торгует маркированными товарами, понадобится сканер штрих-кода, который распознаёт двумерные символики.
Разница между 1D и 2D сканерами
Главное различие — какие штрих-коды устройство умеет считывать. Одномерный 1D сканер распознаёт только линейные полосы, двумерный считывает и те, и другие.
| Характеристика | 1D сканер | 2D сканер |
|---|---|---|
| Какие коды считывает | Только линейные: EAN, UPC, Code 128 | Линейные и двумерные: QR, DataMatrix, PDF417 |
| Считывание с экрана телефона | Как правило, нет | Да |
| Повреждённые и мятые этикетки | Распознаёт хуже | Распознаёт уверенно |
| Ориентация метки | Нужно навести вдоль полос | Под любым углом, поворот 360° |
| Где подходит | Простая касса без маркировки | Магазин, склад, аптека, ПВЗ, оплата по QR |
Разница в цене между 1D и 2D сканерами сегодня небольшая, а такой сканер закрывает задачи на годы вперёд: QR-оплату, электронные чеки и маркировку. Все сканеры штрих-кода Mertech в нашем каталоге — двумерные, они считывают и EAN-13, и коды маркировки.
Технологии считывания: светодиодные, лазерные и 2D-сканеры
По тому, как прибор «видит» метку, различают три технологии.
- Светодиодные (LED, CCD). Этикетка подсвечивается полосой светодиодов, а линейка фотоэлементов считывает отражение. Это недорогие 1D-сканеры, которые работают почти вплотную: рабочее расстояние — несколько сантиметров.
- Лазерные. Узкий лазерный луч проходит по полосам, считывание идёт с расстояния до полуметра и дальше. Лазерные модели распознают только линейные символики и плохо справляются с экранами телефонов.
- Имиджевые сканеры (2D image). Внутри стоит матрица, как в цифровой камере: прибор делает снимок и распознаёт его программно. Такие считыватели распознают любые одномерные и двумерные символики, повреждённые штрих-коды, метки с экрана смартфонов и под углом, а также с неровной поверхности. Именно такой модуль стоит в современных моделях.
Для имиджевого сканера важны два параметра: разрешение матрицы и минимальный размер элемента кода в MIL. Например, у MERTECH 2310 P2D HR матрица 1280 × 1080 и считывание от 3 MIL: HR-версии нужны для мелких кодов маркировки на лекарствах и ювелирных бирках.
Какие бывают сканеры штрих-кода
По конструкции и способу работы устройства делят на пять основных типов.
Ручные сканеры. Самый распространённый тип: его берут в руку, наводят на этикетку и нажимают на курок. Используются в торговом зале и при приёмке. Многие модели можно поставить на подставку, и тогда он срабатывает автоматически, как только к нему поднесли товар.
Стационарные (настольные) сканеры. Стоят на кассовом столе и срабатывают, когда товар проносят мимо окна. Кассиру не нужно ничего брать в руки, поэтому поток покупателей обслуживается быстрее. Такие модели используют в супермаркетах, аптеках и на кассах самообслуживания.
Встраиваемые сканеры. Компактные модули, которые встраивают в кассы самообслуживания, турникеты, терминалы оплаты и информационные киоски.
Сканеры-кольца. Надеваются на палец, и руки остаются свободными. Это удобно при комплектации заказов, на сортировке и в пунктах выдачи, где нужно одновременно держать коробку и сканировать.
Промышленные сканеры. Устанавливаются на конвейеры и производственные линии, считывают метки на движущихся объектах и работают в пыли и при перепадах температуры.
Отдельно стоят мобильные терминалы сбора данных (ТСД): это компьютер со встроенным сканером и экраном. ТСД работает автономно, без привязки к ПК, и подходит для инвентаризации и складского учёта.
| Тип сканера | Пример модели | Ключевые характеристики | Где использовать |
|---|---|---|---|
| Ручной проводной | MERTECH 2210 P2D | считывание до 370 мм, USB | Касса магазина, кафе |
| Ручной беспроводной | MERTECH CL-2210 BLE Dongle P2D | Bluetooth BLE 5.0, аккумулятор 2600 мАч | Склад, приёмка, крупный товар |
| Стационарный | MERTECH 8500 P2D Mirror | до 350 сканирований в секунду | Супермаркет, аптека |
| Сканер-кольцо | MERTECH X21 BLE Dongle P2D | IP54, до 10 тысяч сканирований на заряде | ПВЗ, комплектация заказов |
| Встраиваемый | MERTECH N122 P2D | широкий угол обзора 115° | Кассы самообслуживания, киоски |
| Промышленный | MERTECH C25DE-BRJ | Global Shutter, объекты до 2 м/с, Modbus TCP | Конвейеры, производство |
Все модели собраны в разделе «Сканеры штрих-кода»: ручные, стационарные, беспроводные, сканеры-кольца и промышленные.
Проводной или беспроводной сканер штрих-кода
Проводная модель подключается кабелем USB или RS-232 и не требует зарядки. Это хорошо подходит для прилавка, где покупатель подходит к продавцу и товар легко поднести к окну считывания.
Беспроводная модель связывается с компьютером по Bluetooth или через радиобазу (донгл), которую вставляют в USB-порт. Он удобен, когда товар тяжёлый или крупный, на складе и при приёмке.
При выборе беспроводной модели смотрите на ёмкость аккумулятора и дальность связи. Для торгового зала или небольшого склада достаточно Bluetooth, для больших площадей — модели с радиобазой.
Сканер штрих-кода в комплекте торгового оборудования
Сканер редко работает в одиночку. В магазине он входит в рабочее место кассира вместе с POS-системой или онлайн-кассой, денежным ящиком и принтером чеков. На складе и в интернет-торговле его дополняют принтеры этикеток: с их помощью печатают штрих-коды для товаров без заводской маркировки, а сканер затем считывает эти этикетки при приёмке, сборке и отгрузке. В фасовке и на рынках к комплекту добавляются весы с печатью этикеток.
Сканер, принтер этикеток и учётная система должны поддерживать одни и те же символики. Если компания печатает этикетки с DataMatrix, а на кассе стоит линейный сканер, информация до системы просто не дойдёт.
Для бизнеса с большим потоком товаров важна высокая скорость считывания и надёжность корпуса: хорошо, когда модель выдерживает падения на бетон и работает целую смену без подзарядки. Мобильные сценарии, например инвентаризацию торгового зала, удобнее закрывать беспроводными моделями или ТСД.
Где применяются сканеры штрих-кода
- Розничная торговля. Устройство ускоряет обслуживание и исключает ошибки при вводе цен. Подробнее о подборе — в разделе «Сканеры для магазина».
- Склады и логистика. Приёмка, перемещение, инвентаризация и отгрузка без ручного ввода артикулов. Для складов подходят беспроводные модели и ТСД, см. «Сканеры для склада».
- Пункты выдачи и продавцы маркетплейсов. В ПВЗ Wildberries и Ozon и у продавцов на Kaspi.kz сканером проверяют посылки и QR-коды покупателей. Как начать продавать на Kaspi, мы разобрали в пошаговой инструкции.
- Аптеки и маркированные товары. Для маркировки нужен двумерный сканер, лучше с высоким разрешением, см. «Сканеры DataMatrix».
- Оплата по QR-коду. Покупатель показывает QR на экране смартфона, а сканер QR-кодов считывает его без участия продавца.
- Производство и другие сферы. Промышленные сканеры отслеживают продукцию на конвейере и сверяют маркировку с заданием.
Как подключить и проверить сканер штрих-кода
Чтобы подключить проводную модель к компьютеру, достаточно вставить кабель в порт: Windows сама определит устройство как клавиатуру. Проверить работу можно за минуту:
- Откройте Блокнот или пустую ячейку в Excel.
- Отсканируйте любой штрих-код с упаковки.
- В строке должны появиться цифры, а курсор — перейти на новую строку.
Если цифры появились, устройство готово к работе с кассовой программой или 1С. Для тонкой настройки используют сервисные штрих-коды из инструкции: с их помощью меняют суффикс (Enter или Tab), включают режим USB-COM, звук и автоматическое сканирование на подставке.
Если вместо цифр появляются русские буквы или «кракозябры», переключите раскладку клавиатуры на английскую: в режиме эмуляции клавиатуры прибор «печатает» символы, и раскладка на них влияет.
Почему сканер не считывает штрих-код
- 1D-сканер и двумерный код. Линейный сканер физически не может считать QR или метку маркировки.
- Плохая печать. Бледная, смазанная или слишком мелкая этикетка. Помогает перепечатать этикетку или взять модель с HR-разрешением.
- Блики и плёнка. Глянцевая упаковка и термоусадка отражают свет. Измените угол наклона.
- Тип кода не включён в настройках. Некоторые символики отключены по умолчанию и включаются сервисной меткой.
- Не тот режим подключения. Программа ждёт данные с COM-порта, а устройство работает как клавиатура, или наоборот.
Как выбрать сканер штрих-кода
Выбор начинается с задачи: что вы сканируете, где и сколько раз в день. Для кассы небольшого магазина хватит ручного проводного сканера, для супермаркета подойдёт стационарный, для склада — беспроводной или ТСД, для ПВЗ удобен сканер-кольцо. Подробный разбор моделей и критериев мы подготовили в статье «Как выбрать сканер штрих-кода для магазина в Казахстане», а о фирменных технологиях считывания рассказываем в обзоре «Сканеры штрих-кода MERTECH — новейшие технологии».
Если вы работаете с маркированной продукцией или принимаете оплату по QR, сразу берите двумерный сканер штрих-кода. Сэкономить на 1D-сканере можно только там, где штрих-коды всегда линейные и никогда не будут другими.
